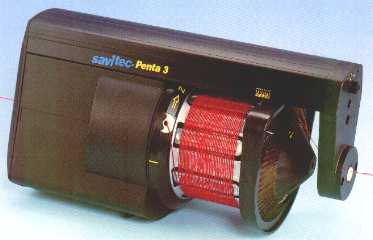

Alimentatore di trama Penta

Delivreur de trame Penta


NOTA BENE: non produciamo ne' possiamo fornire l'alimentatore di telaio PENTA e/o ricambi

Quella che segue è la descrizione pubblicitaria in francese dell'alimentatore, che e' qui presentata esclusivamente come esempio di macchina la cui elettronica e' stata da noi sviluppata

L'elettronica dell'alimentatore PENTA è stata progettata da PRECMA S.r.l. ed è stata prodotta da Tecnomatex S.A. in più di 15'000 pezzi.


Données d'exploitation
Utilisable pour toutes les machines à tisser à pince et à projectile.
Numerò de fil maximum Nm 5 = Ne 3 = 200 TEX
Transport positif du fil avec spires séparées sur toute la longueur de la reserve.
Distance entre les spires réglable de l'extérieur de 0,8 mm à 1,6 mm sans démontage. Réserve avec distance 0,8 mm = 32 m, avec distance 1,6 mm = 16 m.
Choix du sens de rotation S/Z automatique, en fonction de la brosse de freinage utilisée (S ou Z).
Réglage automatique de la vitesse.
Vitesse maximum: 1400 - 1600 m/minute (en dependame du titrage)
Positionnement automatique du disque enrouleur. Enfilage partiel ou total par air comprimé
Casse-trame d'entrée intégré pour arrét du métier ou changement de couleur pour machines à tisser avec microprocesseur.
Parcours du fil avec angles réduits au minimum.
Microprocesseur spécifique pret pour communication externe.

Spécifications électriques/èlectroniques
Moteur: Asynchrone triphasé à 6 pòles, méthode PWM à basse tension. Classe de protection III.
Consommation de puissance contròlée électroniquement en fonction du numéro du fil.
Senseur de réserve de type magnétique proportionnel en position fixé. Con venant également pour fils poussiéreux et duveteux.
Coffrets électriques d'alimentaton pour tension triphasée de 200 à 630 Volts. Tension secondaire 48 Volts en continu.

Dimensions
Longueur 380 mm, largeur 152 mm, hauteur 210 mm, diamétre du tambour 120 mm, poids 7kg.
