Specifiche Alimentatore di Telaio ALFA 5
NOTA BENE: non produciamo ne' possiamo fornire l'alimentatore di telaio ALFA 5 e/o ricambi

Quella che segue è la specifica finale generata da PRECMA S.r.l. dell'alimentatore di telaio ALFA 5, la cui elettronica è stata sviluppata interamente da PRECMA S.r.l. per conto della SAVI S.p.A.
La specifica e' qui presentata esclusivamente come esempio di nostra progettazione e documentazione

L'elettronica dell'alimentatore di telaio ALFA 5 contiene numerosi circuiti ibridi e due microcontrollori MCS-51, in particolare:Un ibrido power switching per alimentazioni 12V e 5V


Un ibrido watch dog e phase doubler
Un ibrido per la sensorizzazione magnetica
Un ibrido driver per stadi finali
Un microcontroller per la produzione della trifase controllata in frequenza e tensione


Un microcontroller per la gestione della sensorizzazione, la decisione della velocità adeguata e l'interfaccia con l'ambienteLo sviluppo del sistema di controllo automatico della velocità del motore è avvenuto utilizzando per le prove di laboratorio il simulatore di telaio PRECMA STA-3.





Sommario

Descrizione

Specifiche

Alimentazione

Limiti di Velocità e Lunghezza del Telaio

Aree di Funzionamento





Descrizione

ALFA 5 PP è un alimentatore di telaio specifico per la tessitura di piattina in polipropilene. E' quindi stato sviluppato per funzionare in modo ottimale nelle condizioni caratteristiche di tale tipo di tessitura:

Telaio lungo (fino a più di 6 m)
Funzionamento monocolore (non mischiatrama)
Velocità tipica da 1000 m/min. a 1400 m/min.
Le caratteristiche sopra citate non sono limiti, ma condizioni tipiche di funzionamento. L'alimentatore ALFA 5 PP è in grado di funzionare anche molto al di fuori da queste condizioni.

Per soddisfare tali condizioni ALFA 5 PP è dotato di una grande coppia motrice ed è in grado di effettuare accelerazioni molto violente. Inoltre è stato dotato di un sensore anteriore di movimento filo, che gli permette di anticipare la partenza all'avvio del telaio, e quindi di mantenere più riserva di filo in tale occasione. Il sensore anteriore non partecipa, se non marginalmente, al controllo della velocità (che è gestita dal tasto proporzionale); esso quindi può essere notevolmente meno preciso, sofisticato e costoso rispetto al sensore contaspire precedentemente utilizzato, la cui precisione doveva essere assoluta, essendo l'unico mezzo che si aveva a disposizione per la regolazione automatica della velocità. In questo modo si possono diminuire i costi di produzione ed avere una maggiore sicurezza di funzionamento (rispetto al contaspire) a scapito di un adeguamento leggermente meno rapido, soprattutto in mischiatrama, e di un range di funzionamento un po' più ristretto. Il funzionamento in mischiatrama viene comunque considerato una eccezione, in quanto l'alimentatore ALFA 5 PP è stato pensato per essere usato sulla piattina di polipropilene (monocolore).

La presenza del sensore anteriore di movimento filo, oltre ad assicurare buone partenze, permette alla logica del controllo automatico di mantenere la riserva di filato maggiormente vicino al limite anteriore del tamburo durante il funzionamento.

Il pannello di controllo, posto sul fianco destro dell'alimentatore, è composto da:

Un LED rosso che segnala eventuali errori che arrestano il motore (Stop Motion, Lost Yarn, Sovraccarico)
Un LED verde che segnala Power On (presenza alimentazione 48V)
Un interruttore a leva grande di RUN/STOP
Un interruttore a leva piccola di selezione senso di rotazione S/Z
Un interruttore a leva piccola di abilitazione sensore anteriore (ANT_EN)
La regolazione di velocità può avvenire in due modi:
    Tramite il solo tasto proporzionale (interruttore ANT_EN in posizione OFF = leva verso il basso): consigliato in caso di telaio corto (meno di 2.5m - condizioni atipiche)
  1. Tramite il tasto proporzionale coadiuvato da un sensore di movimento filo anteriore (interruttore ANT_EN in posizione ON): consigliato in caso di telaio lungo (condizioni tipiche)
Il tasto proporzionale è lo stesso delle versioni ALFA precedenti. Il sensore anteriore, su questo prototipo, è un BTSR "IDSW3". Sarà possibile sviluppare in futuro un sensore di movimento filo personalizzato di basso costo, probabilmente ricavato dall'elettronica utilizzata per il sensore di Stop Motion semplificata. L'elettronica e la meccanica del motore sono le medesime della versione ALFA 5 (con motore ALFA 3) precedente (contaspire).



Specifiche

Le specifiche seguenti si riferiscono al primo prototipo della versione 3.0



Alimentazione

850 o 1000 VA
48V
Alimentatore SAVI da 850 VA oppure 1000 VA. L'alimentatore da 525 VA risulta non sufficiente.



Limiti di Velocità e Lunghezza del Telaio

I limiti seguenti sono stati verificati al simulatore di telaio PRECMA STA-3 presso PRECMA S.r.l.

Il passo del filato, in queste prove, è considerato costante su tutto il tamburo. L'alimentatore è completo di ogni parte meccanica e senza carico esterno. Per l'alimentazione è stata utilizzata una cassetta elettrica SAVI da 850 VA.

Per limite di velocità massima si intende la velocità del telaio alla quale, in partenza, il filo non viene perso (il tamburo non si svuota).

  I limiti generali rilevati sono:

Passo da 0.5 mm a 6 mm
Velocità da 250 m/min. a 1550 m/min.
Lunghezza telaio da Roccatrice a 6.5 m





Aree di Funzionamento

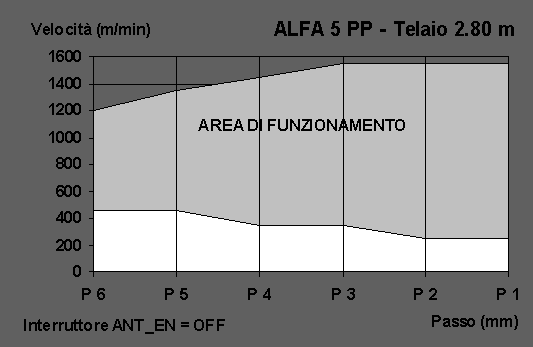

Seguono alcune rilevazioni al simulatore di telaio PRECMA STA-3 che illustrano le possibilità di funzionamento in varie condizioni di tessitura. All'interno dell'area di funzionamento l'alimentatore ALFA 5 si comporta in modo regolare.

Rosso: Sensore Anteriore Disabilitato

Verde: Sensore Anteriore Abilitato


Telaio da 2.80m
Passo (mm)
da m/min
a m/min
da m/min
a m/min
6
450
1200
450
1550
5
450
1350
350
1550
4
350
1450
350
1550
3
350
1550
250
1550
2
250
1550
250
1550
1
250
1550
250
1550


Roccatrice
Passo (mm)
da m/min
a m/min
da m/min
a m/min
6
250
1200
250
1100
5
250
1350
250
1250
4
250
1450
250
1350
3
250
1550
250
1550
2
250
1550
250
1550
1
250
1550
250
1550


Telaio da 5.20m
Passo (mm)
da m/min
a m/min
da m/min
a m/min
6
Nota 1
Nota 1
750
1550
5
950
1250
700
1550
4
850
1450
600
1550
3
750
1550
500
1550
2
500
1550
500
1550
1 250 1550 250 1550


Telaio da 4.20m
Passo (mm)
da m/min
a m/min
da m/min
a m/min
6
-
-
600
1550
5
850
1100
500
1550
4
750
1250
450
1550
3
450
1550
350
1550
2
300
1550
300
1550
1 250 1550 250 1550


Telaio da 6.10m
Passo (mm)
da m/min
a m/min
da m/min
a m/min
6
-
-
950
1450
5
-
-
850
1550
4
-
-
750
1550
3
1000
1550
675
1550
2
650
1550
600
1550
1
350
1550
350
1550
